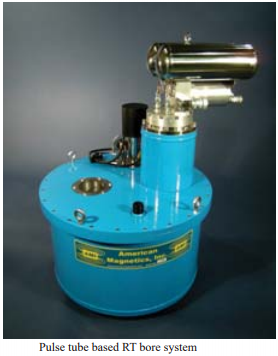

室溫孔徑型螺線管系統(Room Temperature Bore Solenoid Systems)
室溫孔徑型螺線管系統提供各種規格孔徑和高達15T的磁場，并且磁場方向可以設計為水平或者垂直方向。 熱質量通過GM或脈管制冷機進行冷卻?；诿}管的低溫冷卻系統建議用于可能存在振動問題的應用，但它們具有較高的初始成本，但較低的長期維護成本。 在脈沖管配置的情況下，通過增加波紋管組件和遠程定位電機，可以進一步降低振動水平。一些最常見的應用包括材料加工，束線研究或與現有樣品插入物一起使用。 材料加工客戶發現這種幾何形狀非常適合在磁場存在下退火樣品。
室溫孔徑型徑向接入磁體系統[磁-光系統]
(Room Temperature Bore Radial Access Magnet System)

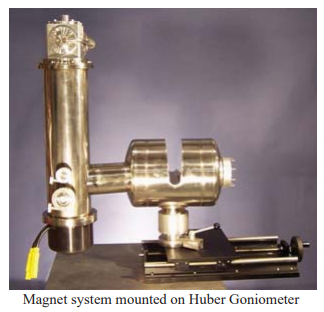

徑向進入端口磁體允許垂直進入磁場。 這些類型的磁體系統非常適合于在存在磁場的情況下對樣品進行橢圓研究。 具有真空孔的系統是光譜學研究的理想選擇。 光譜學是研究驅動磁性的機制的最前沿。無冷凍磁體系統的緊湊性使其更容易將它們定位在束線或光學平臺中，并且它們通常安裝在全世界同步加速器或中子衍射設備的衍射儀上。 這里顯示的系統之一用于歐洲同步輻射光源(ESRF)，它已安裝在水平和垂直磁場配置中。 這種幾何形狀非常適合與粉末X射線衍射儀一起使用。
徑向接入磁鐵由NbTi / Nb3Sn制成，具有寬角度接入，用于接入傳輸或反射光束。 這些系統適用于高達10T的磁場，帶有源屏蔽。 這些是我們廣受歡迎的CF MAxes TM系統的延伸。 它們使用兩個或更多個分裂線圈的組合來產生2軸或3軸幾何形狀。 OptiMAxes TM使用3個傳導冷卻分裂線圈，在兩個平面上提供光學接入。AMI公司已經將OEM生成的 CF MAxes TM磁鐵與無液氦稀釋制冷機集成在一起。
徑向接入無冷凍磁體系統可產生高達10T的磁場；
多軸矢量型(RTB MAxes TM)系統可產生兩軸或者3軸的磁場；
主動屏蔽磁體系統可用于光譜應用，包括穆斯堡爾研究；
可定制設計磁體系統用于X射線和中子衍射
可變磁場可變溫度(VFVT)無冷凍磁體系統 [低溫-磁場集成型磁體系統]
Variable Field Variable Temperature (VFVT) Cryogen Free Magnet System
VFVT系統是最理想的無冷凍磁體系統之一，用于材料科學和凝聚態物理實驗室。 該系統使用單個低溫冷卻器（Gifford-McMahon或脈管）來冷卻樣品空間和超導磁體，從而消除了對液氦和相關昂貴的回收系統的需求。 定制設計的配置可滿足各種實驗需求。
可提供高達14T的垂直磁場；
可在高達10T的水平磁場中使用；
通過使用交換氦氣，在30 mm樣品空間實現2K至325K的溫度設定；
可用于光譜學研究的客戶定義窗口材料的系統；
CF MAxes TM系統可提供高達5T的矢量磁場；
CF OptiMAxes TM系統可提供高達2T的矢量磁場；
獨特的雙軸配置，可用于垂直或水平磁場配置中的樣品定位；
具有軟件控制的VFVT環境的交鑰匙系統

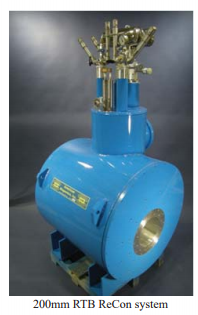

零損失型(ReCon TM)系統 (ReCon TM Magnet Systems)
基于熱負荷和超導磁體的尺寸，建議采用干傳導冷卻或ReCon TM型幾何形狀。 ReCon TM型
磁體系統使用閉式循環4K制冷機的冷卻功率將氣態氦再凝結回液體杜瓦瓶。 蒸發氣體以熱力學有效的方式液化，低溫冷卻器策略性地位于杜瓦瓶中。 低溫冷卻器的第一級用于冷卻杜瓦瓶的防護罩，從而消除了對任何液態氮的需求。 ReCon TM磁體系統提供傳統LHe系統的綜合優勢，接近零氦氣沸騰。 這些樣式系統非常適合將現有的磁鐵和樣品插件改裝到具有合適氣體處理系統的再造設計的杜瓦瓶中。 脈管低溫冷卻器非常適合需要較低振動的應用。
ReCon TM螺線管系統提供垂直或水平方向的磁場，磁場高達16T，孔徑范圍寬
ReCon Maxes TM系統可提供高達6T的矢量磁場
ReCon OptiMAxes TM系統可提供2軸或者3軸的磁場；
ReCon TM分離線圈系統，提供光學和非光學配置，磁場高達10T
帶有定制氣體處理系統的ReCon TM系統可配備1.5K / He3插件或稀釋制冷機
無冷凍超導磁體系統與傳統的液氦冷卻磁體系統相比，操作更加簡單容易，因此在研究和工業中變得越來越流行。這些磁鐵以各種配置和尺寸制造，以滿足大多數富有想象力的科學家或工程師的要求。無冷凍磁鐵系統使用閉式循環氦氣制冷機將低溫組件冷卻至接近4K的溫度。AMI公司的無冷凍超導磁體系統采用耦合回?zé)崾街评涞闹鲃?dòng)磁制冷循環技術，實現近零損失系統(ReConTM)，例如：耦合GM(Gifford-Mcmahon)
制冷的低溫磁制冷循環(4K溫區)和耦合脈管制冷的中低溫磁制冷循環(20-
77K溫區)。AMI提供幾種類型的無冷凍超導磁鐵系統：
1.室溫孔徑型(RTB)螺線管系統
2. 室溫孔徑型徑向接入磁體系統[磁-光系統]
3.多軸矢量型(RTB
MAxes TM)：兩軸和三軸
4. 可變磁場可變溫度(VFVT)無冷凍磁體系統 [低溫-磁場集成型磁體系統]
5.零損失型(ReCon TM)：最大可以到10T
