MCS560系統技術參數：
|
型號 |
MCS560 / MSC560S |
|
磁場線圈 |
尺寸根據需求和干擾磁場波動范圍定制 |
|
磁場消除方向 |
X、Y、Z全方向 |
|
磁場測量范圍 |
±100 μT |
|
磁場測量精度 |
0.1%讀數±0.1nT |
|
磁場消除范圍 |
≤5μT（與磁場線圈相關） |
|
頻率帶寬 |
DC~3kHz（與磁傳感器感知單元相關） |
|
干擾磁場衰減系數 |
優于40dB |
|
消除噪聲限值 |
0.5nT （RMS） |
|
信號輸出接口 |
BNC、RS232、以太網 |
|
顯示 |
4.3寸液晶顯示屏 |
|
供電需求 |
220VAC、50Hz |
|
功能 |
1) 單位選擇功能；
2) 地磁場抵消功能；
3) 特定磁場復現功能（500nT、1000nT、1500nT）；
4) 干擾磁場消除后，恒定磁場實時測量功能；
5) 干擾磁場消除后，交變磁場實時測量功能。 |
|
上位機軟件 |
可設置磁場發送命令、設置消磁參數、計算消磁效果、超限報警、記錄環境磁場波動 |
|
安裝要求 |
1）根據安裝地干擾磁場波動范圍選擇磁場線圈尺寸；
2）根據干擾磁場頻率分布選擇磁傳感器感知單元；
3）需要現場安裝并調試。 |
簡述：
當今的高性能電子束相關的設備對變化的環境磁場非常敏感，比如激光與離子束3D打印設備、電子顯微鏡、等離子切割機。當環境磁場發生變化時，電鏡中的電子束會偏轉，從而導致打印歪曲偏離、電子顯微鏡分辨率下降和圖像失真。MCS560主動消磁系統通過動態創建幾乎相等且方向相反的磁場來穩定電子束相關的設備周圍的環境磁場，改善各種電子束、離子束設備周圍惡劣的磁場環境，保障設備使用環境要求。
MCS560主動消磁系統主要由磁傳感器感知單元、磁場線圈、磁場控制單元、磁場顯示單元等部分組成。
MCS560主動消磁系統分為通用版（MCS560）和智能版(MCS560S)兩種。通用版消磁系統面板上設有X、Y、Z三個按鈕，通過按鈕控制實現環境干擾磁場的消除及磁場鎖定。智能版消磁系統，開機運行后，根據現場環境干擾狀態，系統內置算法自動實現干擾磁場的消除及磁場鎖定。
MCS560主動消磁系統說明
1、系統組成
主動消磁系統主要由磁傳感器感知單元、磁場發生單元、磁場控制單元、顯控單元等構成等幾部分組成:

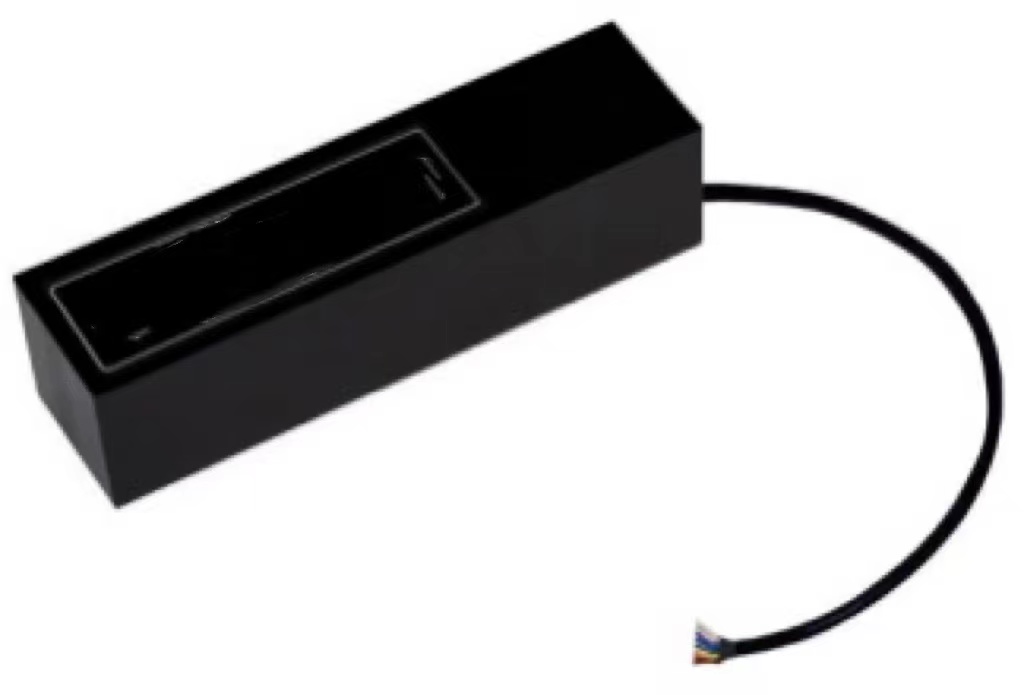

磁傳感器感知單元，通常選用三維磁通門傳感器，根據場景選用合適量程和噪聲等級；
磁場發生單元，通常選用三維亥姆霍茲線圈，根據需求定制；
磁場控制與顯示單元，主動消磁系統的核心。
2、工作原理
通過三分量磁通門傳感器實現雜散磁場的感知，并將感知到的信號送入智能磁場控制單元；智能磁場控制單元實時產生一個電流信號，該電流通過磁場產生單元產生與雜散磁場方向相反、大小相等的磁場，在工作區實現了磁場的疊加從而得到穩定的磁場環境。
3、磁場產生單元

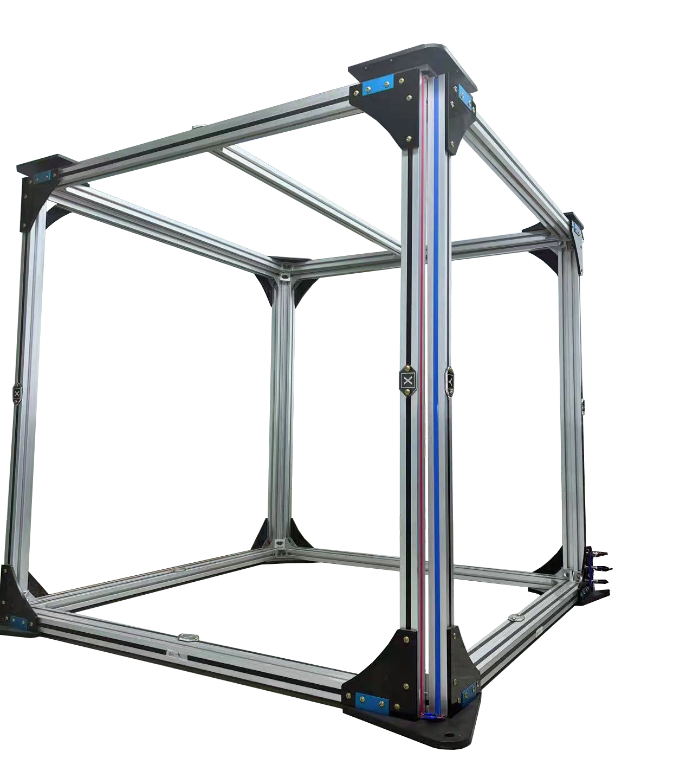

磁場產生單元實際上就是三軸磁場線圈，該線圈用以產生與雜散磁場方向相反、大小相等的磁場。磁場產生單元結構根據場地的需要可以多樣化安裝。一般需要預埋在墻體內，將其穿入不導磁的圓管后埋入墻體。由于磁場是矢量，通常需要在X、Y、Z三個方向產生穩定的磁場。
4、磁傳感器感知單元
綜合考慮磁場抵消后磁場的噪聲、穩定性和抵消磁場帶寬的要求，選擇合適的三分量磁通門傳感器實現磁場感知功能?！疽杂脩魧嶋H要求或者勘測場地后測試數據為準】

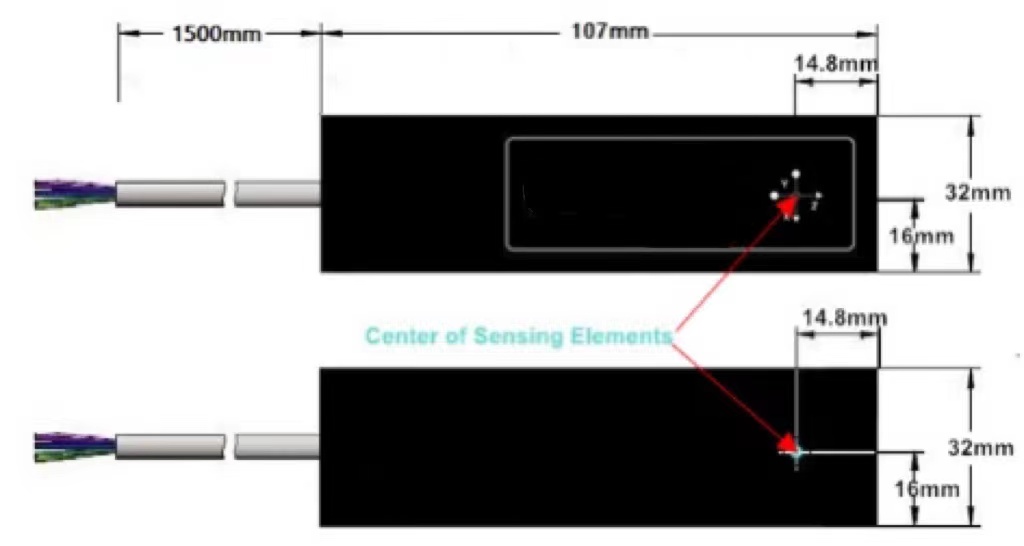

以球差校正透射電鏡為例，通?？刹捎酶呔热S磁通門傳感器F901。
|
軸數 |
3 (XYZ右手坐標系) |
|||||
|
量程 |
X, Y, Z |
±70μT |
±100μT |
±200μT |
±500μT |
±1000μT |
|
矢量R |
121μT |
173μT |
346μT |
866μT |
1732μT |
|
|
電壓輸出誤差 |
<±0.5% |
|||||
|
噪聲等級 |
10 to 20pT rms/√Hz at 1Hz |
|||||
|
啟動時間 |
150ms |
|||||
|
預熱時間 |
15mins |
|||||
|
模擬輸出 |
±10V (單端輸出) |
|||||
|
靈敏度 |
143mV/μT |
100mV/μT |
50mV/μT |
20mV/μT |
10mV/μT |
|
|
溫度系數 |
<±100ppm/℃ |
|||||
|
正交性誤差 |
< 1° |
|||||
|
線性誤差 |
<0.01%(最小二乘法擬合) |
|||||
|
頻率響應(-3dB) |
DC- 9kHz |
|||||
|
磁滯 |
<2nT (暴露于高達兩倍量程的磁場環境) |
|||||
5、磁場控制與顯示單元(Magnetic Control and Display UNIT)

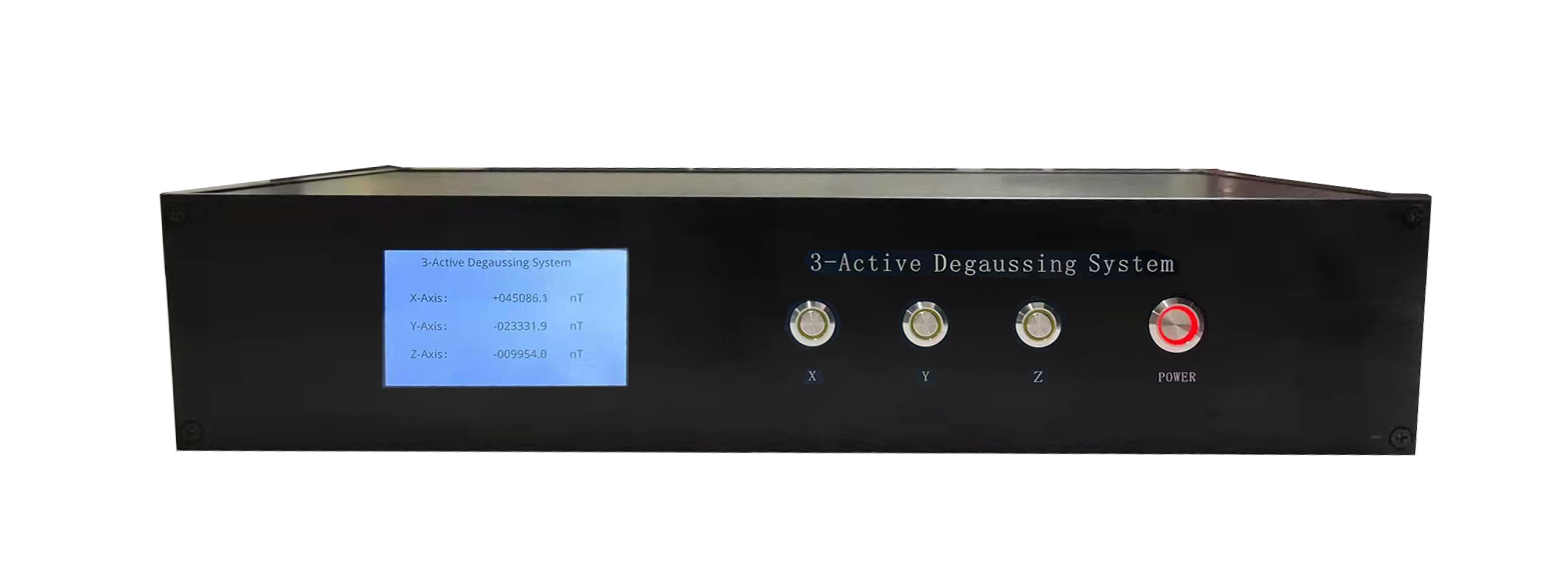

磁場控制單元是主動消磁系統的核心，主要通過高精度傳感器感知的磁場信號，進而通過快速跟蹤算法實時消除磁場的擾動，保證工作空間磁場基本處于穩定無波動狀態。
磁場控制單元采用220V交流供電，非常容易在實驗室內應用。
6、上位機軟件
上位機軟件功能如下：
1) 設置磁場發送命令；
2) 設置消磁參數；
3) 計算消磁效果；
4) 超限報警；
5) 記錄環境磁場波動。
典型應用場合
●離子束清洗刻蝕設備、掃描式電子顯微鏡（SEM）、穿透式電子顯微鏡（TEM）成像質量、電子探針顯微分析儀（EY-MA）、離子探針分析儀（IPA）等電子束、離子束設備周圍惡劣的磁場環境，保障設備使用環境要求。
● 磁屏蔽室，構建極低磁場噪聲的空間，用于醫學科研領域腦磁、心磁等生物磁性研究和古地磁研究。
● 磁傳感器測試、校準的場合，用于各類直流、交流、動態磁場產生系統，提高復現磁場的穩定性和準確性。
● 構建磁場定向裝置周圍穩定均勻的地磁環境。
● 電子束3D打印工作間、等離子加工車間、半導體潔凈室。
