量程范圍 |
10,000nT to 100，000nT |
|
噪聲水平 |
0.01Hz至1Hz帶寬峰峰值0.002nT |
|
梯度容限 |
40,000 nT/米 |
|
死區 |

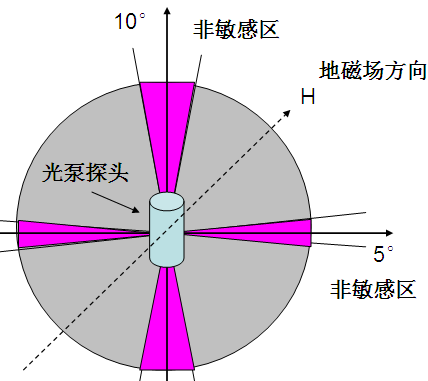

光泵傳感器在當外部磁場與探頭軸線夾角接近0°或90°時存在非敏感區域，使用中應當避免外部磁場與探頭軸線夾角落入非敏感區。若以水平方向?yàn)?/span>0°，銫光泵探頭的非敏感區范圍為0°～5°，80°～90°，對稱分布，如圖的紅色區域所示。銫光泵探頭在敏感區域內（圖中的灰色區域）均能正常工作，性能指標不變。
|
|
輸出 |
1、 正弦波拉莫爾頻率連續輸出，用戶可自行配制拉莫爾計器。頻率值f= 3.498577
3、數字輸出，RS-232接口,波特率115200bps
4、采樣率100Hz，50Hz，20Hz,1Hz可設置 |
|
工作溫度 |
環境溫度-40°C
（環境溫度超過50°C需要通風，探頭表面溫度不要超過60°C，溫度過高信號噪聲會增大） |
|
輸入電壓 |
20V |
|
工作電流 |
啟動1.5A ，環境溫度20°C時，5分鐘后將度至0.6A，低溫下電流會增大。 |
|
功耗 |
20°C時候不大于17W,低溫下有所增大。 |
|
預熱時間 |
-40°C下不大于15分鐘，20°C時不大于5分鐘 |
|
內置拉莫爾計數器 |
頻率分辨率0.0003Hz（0.1pT）
采樣率100Hz，50Hz，20Hz，10Hz,1Hz可調 |
|
內置AD采集器 |
三路24位ADC轉換器，輸入電壓范圍-5V～+5V，采樣頻率100Hz，自噪聲<10uV |
|
內置三軸磁羅盤 |
a)姿態角測量穩定度：0.1°。
b)姿態角測量范圍±180°。
c)數據輸出頻率0.1Hz~200Hz |
|
RS-232串口 |
提供4路RS-232擴展串口連接外設。 |
M380為自激式分光束銫蒸汽光泵磁力儀系統，用于測量地磁總場，可外接磁通門探頭、GPS模塊、激光高度表等構成航磁系統。M380基本模塊由銫光泵探頭及數據采集器組成。數據采集器內置拉莫爾頻率計數器、三軸航姿態儀，可同時輸出數字信號及正弦波的拉莫爾頻率型號以及記錄.
M380具有下述優點：
l 高靈敏度、高梯度容限
l 拉莫爾頻率連續輸出，具備對外界磁場的快速響應能力
l 內置計數器，可輸出數字信號
l 內置SD卡，實時保存數據
l 內置藍牙模塊，方便在手機端查看數據及設置
l 擴展有多路AD模擬輸入、RS-232串口，可方便外接各種外設，擴展為磁力儀系統。
銫光泵磁力儀是利用銫-133原子（非放射性）在外磁場作用下的塞曼能級分裂現象來測磁的。當光泵探頭與外磁場處于合適的角度，銫原子將繞外磁場方向連續進動，自旋進動的頻率與外磁場有一定的比例關系，這個進動頻率稱為拉莫爾頻率。通過電子線路放大并輸出這個頻率，測量此頻率就可以得到外磁場的值。
M380的工作角度寬，并能自動適應南北半球的磁場變化。
